特注工具

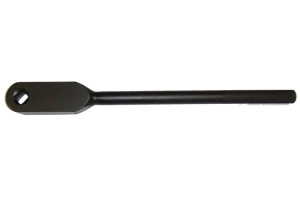

実作例1 丸型19mm四角ハンドル
- ■製作数
- 1本
- ■材質
- S45C
- ■全長
- 500mm
- ■処理
- 熱処理、表面処理 黒染
＜要望事項＞
ゆるめる時に打撃を加える必要があり、市販品ではラチェットのギアが破損するので、ラチェット機構不要のハンドルが欲しい。

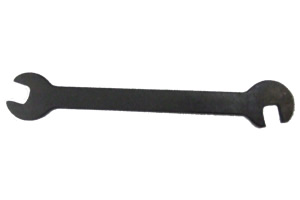

実作例2 イグニッション型スパナ8mm×8mm
- ■製作数
- 50本
- ■材質
- S45C
- ■板厚
- 4mm
- ■全長
- 130mm
- ■処理
- 熱処理、表面処理 黒染、
レーザー加工
＜要望事項＞
今使っている市販品の全長が96mmで短く使いにくい。全長130mmのイグニッションスパナを作って欲しい。

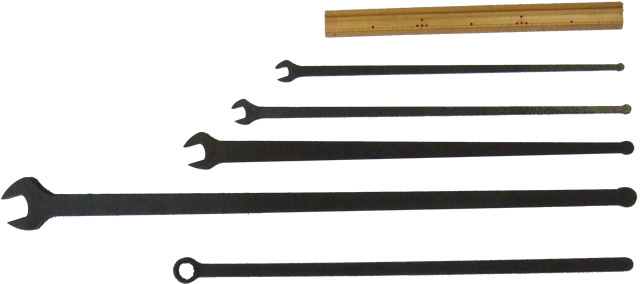

実作例3 ロング片口スパナ・ロング片口めがね
| サイズ | 板厚 | 全長 | |
| ロング片口スパナ | 10mm | 5mm | 350mm |
| 12mm | 6mm | 400mm | |
| 17mm | 9mm | 450mm | |
| 24mm | 12mm | 650mm | |
| ロング片口めがね | 17mm | 9mm | 450mm |
- ■材質
- S45C
- ■処理
- 熱処理 頭部のみ、表面処理 黒染、
レーザー加工
＜要望事項＞
機械の構造上、手の届かない部分の固定ボルトの脱着に市販品に長い柄を溶接して使用している。
安全面、操作性の向上の面から専用のスパナ、めがねレンチを作って欲しい。

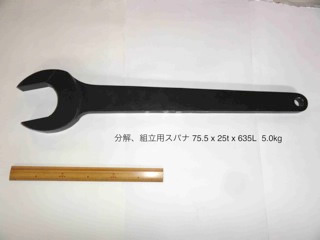

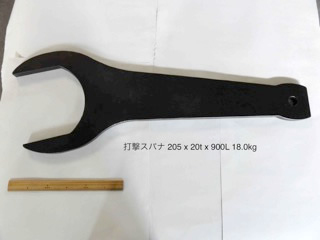

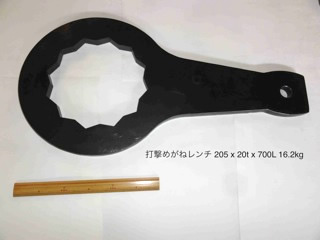

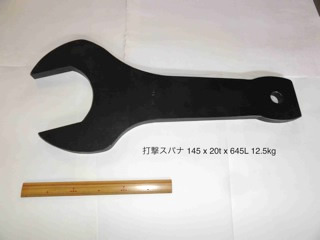

実作例4 打撃スパナ、めがねレンチ
 |
 |
 |
 |
- ■材質
- S55C
- ■処理
- 熱処理 全体焼入れ
HRC 36±4
表面処理 無色防錆剤処理
溶断加工
＜要望事項＞
厚み20mmで製作して欲しい。

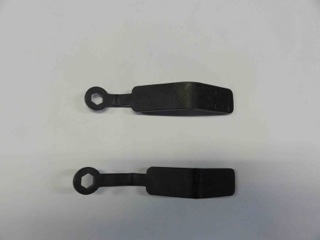

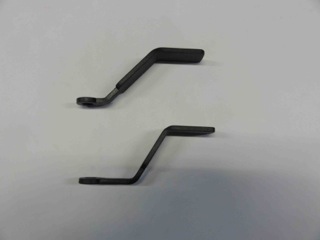

実作例5 曲げ加工 六角めがね 3 / 8インチ（9.6mm）
 |
 |
- ■材質
- S50C
- ■板厚
- 4.5mm
- ■全長
- 120mm
- ■高さ
- 50mm
- ■処理
- 熱処理、表面処理 黒染、
レーザー加工、
曲げ加工
＜要望事項＞
狭いスペースで障害部を避けて使用したい。

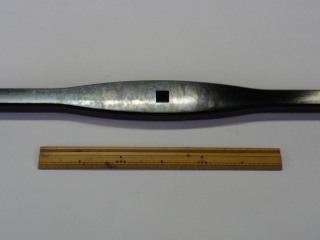

実作例6 ドリル用16.5mm四角穴ハンドル
 |
 |
- ■材質
- SKT4-H
- ■全長
- 1000mm
- ■ハンドル
- 直径 25mm
- ■本体部
- 厚み 25mm
- ■処理
- 表面処理 黒染
調質鋼 (HRC 40 - 43)
削り出し加工
16.5mm四角穴 放電加工
＜要望事項＞
溶接ではない、削り出し加工の丈夫なハンドルを作って欲しい。

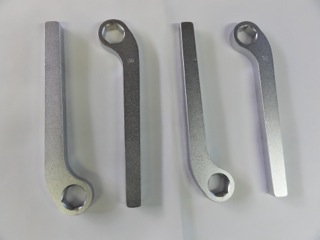

実作例7 六角めがねレンチ 30mm
- ■材質
- S45C
- ■板厚
- 19mm
- ■全長
- 290mm
- ■処理
- 熱処理
表面処理 クロムメッキ
レーザー加工
＜要望事項＞
市販の12角めがねでは、すぐに山がなめるので、丈夫な六角めがねにして欲しい。

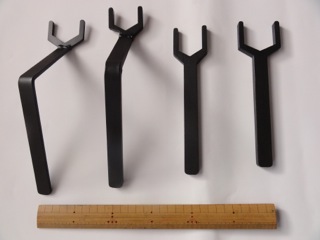

実作例8 モーター用スパナ
| サイズ | 板厚 | 全長 | |
| モーター用スパナ | 33mm | 8mm | 205mm |
| 36mm | 8mm | 255mm | |
| 42mm | 8mm | 202mm | |
| 42.5mm | 4mm | 250mm |
- ■材質
- S45C
- ■処理
- 熱処理
表面処理 黒染
レーザー加工
曲げ加工
溶接
＜要望事項＞
曲げ加工による歪みをなくして、希望の二面幅寸法、角度を出して欲しい。
